Поставка запасных частей для горелок в г. Москва

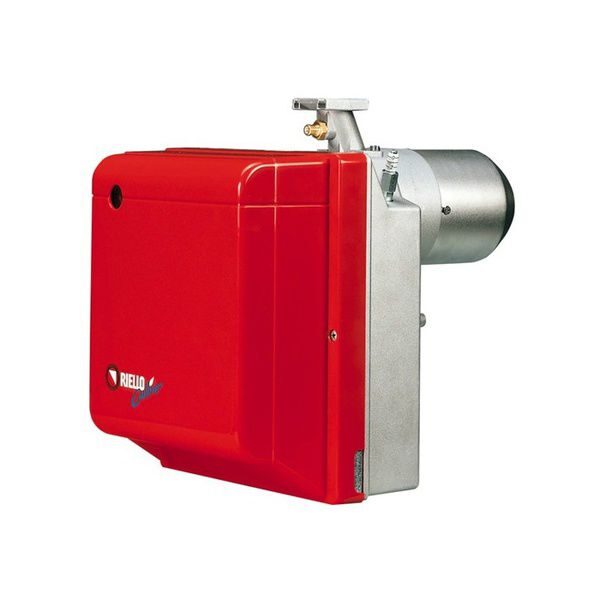

Газовые горелки RIELLO - GULLIVER
GULLIVER_BS
GULLIVER_BSD
GULLIVER_BS-M

GULLIVER BS - одноступенчатые горелки с низкими выбросами оксидов азота (Low NOx) придуманы с целью использования в домашних теплогенераторах маленькой мощности. Мелкие выбросы оксидов азота при работе горелок предоставленной серии дают возможность применить их в тех пространствах, где есть лимитирования по выбросам вредоносных препаратов в находящуюся вокруг среду. Предоставленная ряд горелок имеет 4 типоразмера мощностью от 16 до 250 кВт.

GULLIVER BS/M - двухступенчатые прогрессивные или же модуляционные горелки с мелкими выбросами оксидов азота (Low NOx) придуманы для применения в домашних и промышленных теплогенераторах маленький мощности. Вероятность работы в модуляционном режиме гарантирует четкое поддержание контролируемого параметра на данном уровне с высочайшим КПД во всем спектре регулировки. Мелкие выбросы оксидов азота при работе горелок предоставленной серии дают возможность применить их в тех пространствах, где есть лимитирования по выбросам вредоносных препаратов в находящуюся вокруг среду. Предоставленная ряд горелок имеет 3 типоразмера мощностью от 49 до 250 кВт.

GULLIVER BSD - двухступенчатые горелки с мелкими выбросами оксидов азота (LOW NOx) разработаны для применения в тепло и парогенераторах маленький мощности. Присутствие 2-ух ступеней мощности увеличивает эффективность работы. Мелкие выбросы оксидов азота при работе горелок предоставленной серии дают возможность применить их в тех пространствах, где есть лимитирования по выбросам вредоносных препаратов в находящуюся вокруг среду. Предоставленная ряд горелок имеет 4 типоразмера мощностью от 16 до 250 кВт.

Поз.	Наименование	Арт. №	Цена €
1	Кожух горелки BS1	3008080	58
	Кожух горелки BS2	3008509	62
	Кожух горелки BS3	3007975	76
	Кожух горелки BS4	3008496	83
2	Соединительные кабели	3002971	29
3	Кабель реле давления воздуха L.240	3002972	23
4	Соединительный штекер в комплекте	3002979	43
5	Силиконовая трубка в комплекте	3007982	8
6	Смотровое окно	3007458	14
7	Крышка смесительного устройства BS1	3007613	10
	Крышка смесительного устройства BS2	3007491	11
	Крышка смесительного устройства BS3/BS4	3007642	12
8	Регулировка положения смесительного устройства BS1 / BS2	3007980	12
	Регулировка положения смесительного устройства BS3	3007981	15
	Регулировка положения смесительного устройства BS4	3008505	26
9	Газовая труба BS1	3007977	28
	Газовая труба BS2	3007978	29
	Газовая труба BS3/BS4	3007979	33
10	Распорная вставка BS1	3008000	140
	Распорная вставка BS2	3008001	147
	Распорная вставка BS3	3008002	136
	Распорная вставка BS4	3008504	124
11	Распределитель потока воздуха BS1	3007993	20
	Распределитель потока воздуха BS2	3007994	25
	Распределитель потока воздуха BS3	3007995	31
	Распределитель потока воздуха BS4	3008501	32
12	Удлинительная труба BS1	3007990	26
	Удлинительная труба BS2	3007991	24
	Удлинительная труба BS3/BS4	3007992	31
13	Смесительное устройство BS1	3007996	231
	Смесительное устройство BS2	3007997	218
	Смесительное устройство BS3	3007998	241
	Смесительное устройство BS4	3008503	257
14	Кабель	3007989	24
15	Электрод ионизации BS1	3007987	21
15	Электрод ионизации BS2 / BS3 / BS4	3007988	28
16	Электрод поджига BS1	3008930	20
	Электрод поджига BS2/BS3	3008931	21
	Электрод поджигаBS4	3008932	20
17	Электродвигатель BS1 / BS2	3008489	153
	Электродвигатель BS3	3008492	174
	Электродвигатель BS4	3008506	185
18	Кабель электродвигателя L.60	3007454	35
19	Фиксатор электродов	3007265	13
20	Вентилятор 0146X51,8 BS1 / BS2	3007476	31
	Вентилятор 0173X62 BS3	3007652	42
	Вентилятор 0173X82 BS4	3008494	49
21	Направляющая всасываемого воздуха BS1 / BS2	3007475	7
	Направляющая всасываемого воздуха BS3	3007651	6
	Направляющая всасываемого воздуха BS4	3008552	9
22	Ниппель для измерения давления в сборе	3005447	11
23	Кольцевая прокладка BS1	3008003	8
	Кольцевая прокладка BS2	3008004	8
	Кольцевая прокладка BS3/BS4	3008005	9
24	Головка жаровой трубы BS1	3008009	48
	Головка жаровой трубы BS2 TC	3008010	82
	Головка жаровой трубы BS2 TL	20064261	-
	Головка жаровой трубы BS3	3008011	74
	Головка жаровой трубы BS4	3008498	112
25	Жаровая труба BS1	3008006	78
	Жаровая труба BS2	3008007	84
	Жаровая труба BS3	3008008	89
	Жаровая труба BS4	3008502	89
26	Прокладка фланца BS1	3002698	12
	Прокладка фланца BS2	3005795	9
	Прокладка фланца BS3	3005813	11
	Прокладка фланца BS4	3008500	10
27	Фланец BS1	3008013	28
	Фланец BS2	3008014	31
	Фланец BS3	3008015	28
	Фланец BS4	3008493	40
28	Вал регулировки воздушной заслонки BS1	3008937	10
	Вал регулировки воздушной заслонки BS2	3008728	21
	Вал регулировки воздушной заслонки BS3	3002395	14
	Вал регулировки воздушной заслонки BS4	3007648	12
29	Воздушная заслонка BS1	3008815	14
	Воздушная заслонка BS2	3008729	18
	Воздушная заслонка BS3	3002394	18
	Воздушная заслонка BS4	3008497	17
30	Конденсатор 4 uF BS1 / BS2	20087035	-
	Конденсатор 6,3 uF BS3	20087037	-
	Конденсатор 8 uF BS4	20087038	-
32	Реле давления воздухa LGW 3 A2 BS1	3002316	84
32	Реле давления воздухa LGW 10 A2 BS2 / BS3 / BS4	3007444	76
33	Импульсная трубка в комплекте	3008017	9
34	Прокладка BS1	3002558	16
	Прокладка BS2	3002559	13
	Прокладка BS3/BS4	3002560	13
35	Топочный автомат R.B.L. MG569	3002967	255
36	Кабель поджига L.260	3008491	71
37	Кабель ионизации L.300	3008490	55
38	7-контактный штекер	3006937	11
39	Удлинительная труба TL	3008595	33
40	Удлинительная труба TL	3008596	59
41	Газовая труба TL	3008598	69

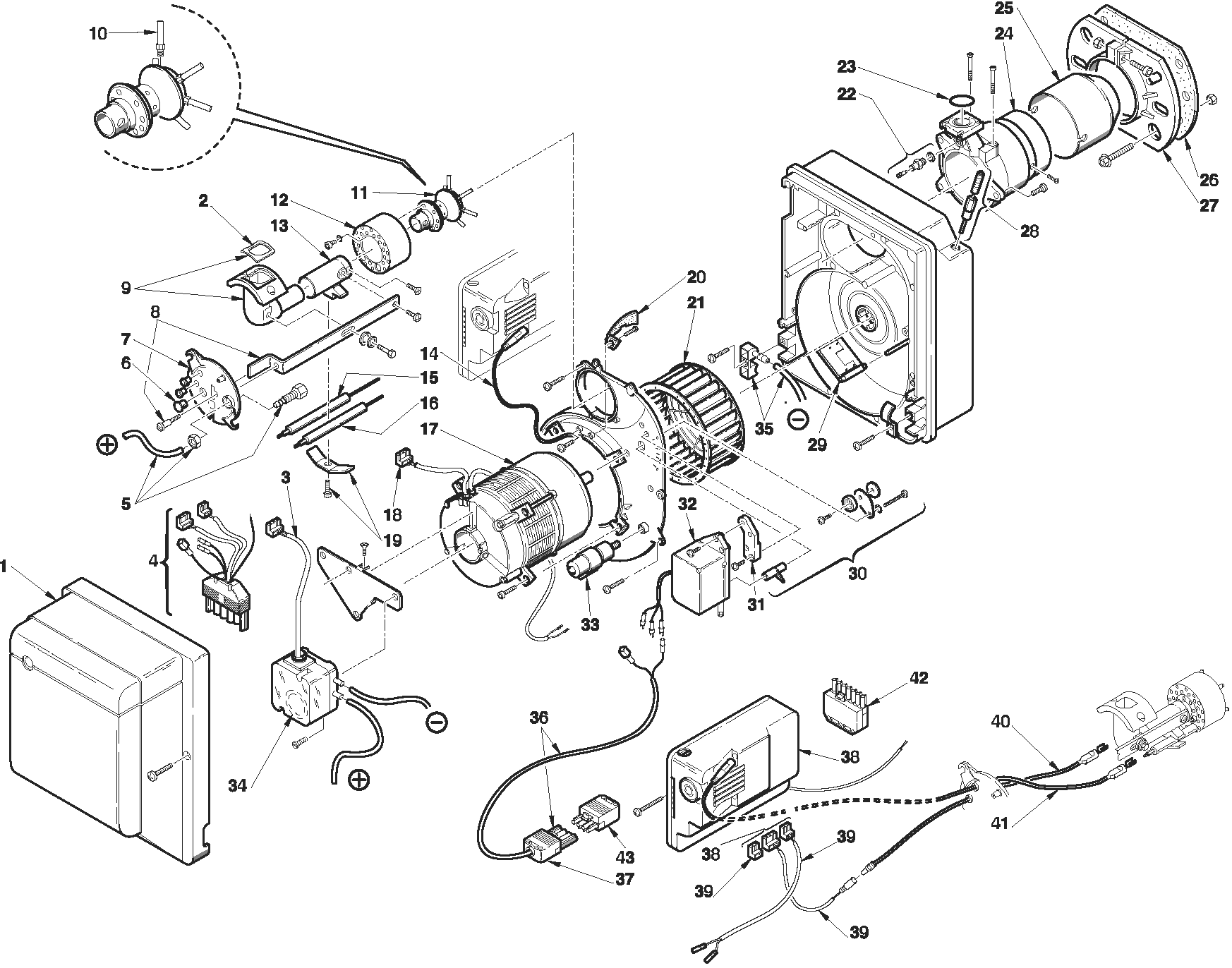

Поз.	Наименование	Арт. №	Цена €
1	Кожух горелки BS1D	3008080	58
1	Кожух горелки BS2D	3008509	62
1	Кожух горелки BS3D	3007975	76
1	Кожух горелки BS4D	3008496	83
2	Прокладка BS1D	3002558	16
2	Прокладка BS2D	3002559	13
2	Прокладка BS3D /BS4D	3002560	13
3	Кабель реле давления воздуха	3002972	23
4	Соединительный штекер в комплекте	3002979	43
5	Силиконовая трубка в комплекте	3007982	8
6	Смотровое окно	3007458	14
7	Крышка смесительного устройства BS1D	3007613	10
7	Крышка смесительного устройства BS2D	3007491	11
7	Крышка смесительного устройства BS3D / BS4D	3007642	12
8	Регулировка положения смесительного устройства BS1D/BS2D	3007980	12
8	Регулировка положения смесительного устройства BS3D	3007981	15
8	Регулировка положения смесительного устройства BS4D	3008505	26
9	Газовая труба BS1D	3007977	28
9	Газовая труба BS2D	3007978	29
9	Газовая труба BS3D / BS4D	3007979	33
10	Распорная вставка BS1D	3008000	140
10	Распорная вставка BS2D	3008001	147
10	Распорная вставка BS3D	3008002	136
10	Распорная вставка BS4D	3008504	124
11	Смесительное устройство BS1D	3007996	231
11	Смесительное устройство BS2D	3007997	218
11	Смесительное устройство BS3D	3007998	241
11	Смесительное устройство BS4D	3008503	257
12	Распределитель потока воздуха BS1D	3007993	20
12	Распределитель потока воздуха BS2D	3007994	25
12	Распределитель потока воздуха BS3D	3007995	31
12	Распределитель потока воздуха BS4D	3008501	32
13	Удлинительная труба BS1D	3007990	26
13	Удлинительная труба BS2D	3007991	24
13	Удлинительная труба BS3D /BS4D	3007992	31
14	Кабель	3007989	24
15	Электрод ионизации BS1D	3007987	21
15	Электрод ионизации BS2D / BS3D / BS4D	3007988	28
16	Электрод поджига BS1D	3008930	20
16	Электрод поджига BS2D / BS3D	3008931	21
16	Электрод поджига BS4D	3008932	20
17	Электродвигатель BS1D/BS2D	3008489	153
17	Электродвигатель BS3D	3008492	174
17	Электродвигатель BS4D	3008506	185
18	Кабель электродвигателя L.60	3007454	35
19	Фиксатор электродов	3007265	13
20	Направляющая всасываемого воздуха BS1D/BS2D	3007475	7
20	Направляющая всасываемого воздуха BS3D	3007651	6
20	Направляющая всасываемого воздуха BS4D	3008552	9
21	Вентилятор 0146X51,8 BS1D / BS2D	3007476	31
21	Вентилятор 0173X62 BS3D	3007652	42
21	Вентилятор 0173X82 BS4D	3008494	49
22	Ниппель для измерения давления в сборе	3005447	11
23	Кольцевая прокладка BS1D	3008003	8
23	Кольцевая прокладка BS2D	3008004	8
23	Кольцевая прокладка BS3D / BS4D	3008005	9
24	Жаровая труба BS1D	3008006	78
24	Жаровая труба BS2D	3008007	84
24	Жаровая труба BS3D	3008008	89
24	Жаровая труба BS4D	3008502	89
25	Головка жаровой трубы BS1D	3008009	48
25	Головка жаровой трубы BS2D	3008010	82
25	Головка жаровой трубы BS3D	3008011	74
25	Головка жаровой трубы BS4D	3008498	112
26	Прокладка фланца BS1D	3002698	12
26	Прокладка фланца BS2D	3005795	9
26	Прокладка фланца BS3D	3005813	11
26	Прокладка фланца BS4D	3008500	10
27	Фланец BS1D	3008013	28
27	Фланец BS2D	3008014	31
27	ФланецBS3D	3008015	28
27	Фланец BS4D	3008493	40
28	Вал регулировки воздушной заслонки BS1D	3007517	14
28	Вал регулировки воздушной заслонки BS2D	3007499	13
28	Вал регулировки воздушной заслонки BS3D / BS4D	3007648	12
29	Воздушная заслонка BS1D	3007519	10
29	Воздушная заслонка BS2D	3007840	9
29	Воздушная заслонка BS3D	3007650	11
29	Воздушная заслонка BS4D	3008497	17
30	Сцепление сервопривода в комплекте BS1D	3008027	34
30	Сцепление сервопривода в комплекте BS2D	3008028	53
30	Сцепление сервопривода в комплекте BS3D	3008029	68
30	Сцепление сервопривода в комплекте BS4D	3008507	48
31	Фиксатор сервопривода	3008030	9
32	Сервопривод R.B.L.	3008031	145
33	Конденсатор 4 uF BS1D / BS2D	3007479	17
33	Конденсатор 6,3 uF BS3D	3007655	17
33	Конденсатор 8 uF BS4D	3008499	22
34	Реле давления воздухa LGW 3 A2 BS1D	3007423	85
34	Реле давления воздухa LGW 10 A2 BS2D / BS3D / BS4D	3007444	76
35	Импульсная трубка в комплекте	3008017	9
36	Кабель 2й ступени	3008934	38
37	4-контактный разъем	3006949	17
38	Топочный автомат MG569	3002967	255
39	Соединительные кабели	3002971	29
40	Кабель ионизации L.300	3008490	55
41	Кабель поджига L.260	3008491	71
42	7-контактный штекер	3006937	11
43	4-контактный штекер	3006957	13

Поз.	Наименование	Арт. №	Цена €
1	Кожух горелки BS2/M	3002840	31
	Кожух горелки BS3/M / BS4/M	3002847	79
2	Топочный автомат LME22.233C2RL	3002478	233
3	Цоколь топочного автомата в комплекте	3003596	44
4	Кабель ионизации	3002586	68
5	Кабель поджига	3002585	76
6	Смотровое окно	3007458	14
7	Крышка смесительного устройства BS2/M	3007491	11
	Крышка смесительного устройства BS3/M / BS4/M	3007642	12
8	Распорная вставка BS2/M	3008001	147
	Распорная вставка BS3/M	3008002	136
	Распорная вставка BS4/M	3008504	124
9	Газовая труба BS2/M	3007978	29
	Газовая труба BS3/M / BS4/M	3007979	33
10	Прокладка BS2/M	3002559	13
	Прокладка BS3/M / BS4/M	3002560	13
11	Удлинительная труба BS2/M	3007991	24
	Удлинительная трубаBS3/M / BS4/M	3007992	31
12	Распределитель потока воздуха BS2/M	3007994	25
	Распределитель потока воздуха BS3/M	3007995	31
	Распределитель потока воздуха BS4/M	3008501	32
13	Смесительное устройство BS2/M	3002841	254
	Смесительное устройство BS3/M	3002849	237
	Смесительное устройство BS4/M	3008503	257
14	Рычаг положения смесительного устройства в комплекте BS2/M	3007980	12
	Рычаг положения смесительного устройства в комплекте BS3/M	3007981	15
	Рычаг положения смесительного устройства в комплекте BS4/M	3008505	26
15	Электрод ионизации	3007988	28
16	Электрод поджига BS2/M / BS3/M	3008931	21
	Электрод поджига BS4/M	3008932	20
17	Фиксатор электродов	3007265	13
18	Трансформатор поджига	3002475	59
19	Направляющая всасываемого воздуха BS2/M	3007475	7
	Направляющая всасываемого воздуха BS3/M	3007651	6
	Направляющая всасываемого воздуха BS4/M	3008552	9
20	Вентилятор 0146X51,8 BS2/M	3007476	31
	Вентилятор 0173X62 BS3/M	3007652	42
	Вентилятор 0173X82 BS4/M	3008494	49
21	4-контактный разъем	3006957	13
22	7-контактный разъем	3002493 *	-
	7-контактный разъем	3006937 **	-
23	6-контактный штекер	3007425	13
24	7-контактный штекер	3006938	18
25	4-контактный штекер	3006949	17
26	Ниппель для измерения давления в сборе	3005447	11
27	Кольцевая прокладка BS2/M	3008004	8
	Кольцевая прокладка BS3/M / BS4/M	3008005	9
28	Прокладка фланца	3002950	18
29	Фланец BS2/M	3002951	27
	Фланец BS3/M	3002952	32
	Фланец BS4/M	3002953	35
30	Жаровая труба BS2/M	3008010	82
	Жаровая трубаЖаровая труба BS3/M	3008011	74
	Жаровая труба BS4/M	3008498	112
31	Головка жаровой трубы BS2/M	3002842	96
	Головка жаровой трубы BS3/M	3002850	102
	Головка жаровой трубы BS4/M	20021511	97
32	Воздушная заслонка BS2/M	3002843	47
	Воздушная заслонка BS3/M	3002848	33
	Воздушная заслонка BS4/M	3002866	28
33	Конденсатор 4 uF BS2/M	3007479	17
	Конденсатор 6,3 uF BS3/M	3007655	17
	Конденсатор 8 uF BS4/M	3008499	22
34	Импульсная трубка в комплекте	3006605	10
35	Импульсная трубка в комплекте	3008017	9
36	Реле давления воздухa LGW 10 A2	3007444	76
37	Клеммная колодка	3002479	42
38	Переключатели в комплекте	3012080	40
39	Электродвигатель BS2/M	3002844	158
	Электродвигатель BS3/M	3002851	167
	Электродвигатель BS4/M	3002853	178
40	Кабели в комплекте BS2/M	3002854	28
	Кабели в комплекте BS3/M / BS4/M	3002855	27
41	Сервопривод SQN91.570A2793	3002845	481
42	Сцепление сервопривода в комплекте BS2/M	3002846	166
	Сцепление сервопривода в комплекте BS3/M / BS4/M	3002852	178
43	Противопомеховый фильтр	3012155 ***	-
*	Для горелок с серийным номером	< 01353XXXXXX
**	Для горелок с серийным номером	> 01363XXXXXX
***	Для горелок с серийным номером	> 01363XXXXXX

Газовые горелки RIELLO - RS - RS/1 MZ
GULLIVER_RS5
GULLIVER_RS5D
RS 34-44/1 MZ

Горелки RS - RS/1 MZ разработаны для использования в теплогенераторах различного назначения малой и средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS/1 MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.с.). Эта серия горелок состоит из трех типоразмеров мощностью от 70 до 550 кВт.

Горелки RS(RSD) MZ - это двухступенчатые прогрессивные горелки с низким выбросам азота (Low NOx) серии RS (MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Модель RS 44 MZ могут поставляться в однофазном (М) и трехфазном (Т) исполнении. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.с.). Эта серия горелок состоит из десяти типоразмеров мощностью от 45 до 2290 кВт

Поз.	Наименование	Арт. №	Цена €
1	Cofano	3008496	83
2	Raccordo-Tubetto	3002468	27
3	240 мм, Кабель электропитания	3002972	23
4	Ниппель отбора/изерения давления воздуха, Комплект	3007982	8
5	Смотровое окно, Ø13,4 мм	3007458	14
6	Coperchio	3007642	12
7	Staffa E Vite	3008505	26
8	Gomito	3007979	33
9	Газовое сопло, 39 мм	3008504	124
10	Tazza	3008501	32
11	Prolunga Gomito	3007992	31
12	Distributore	3002969	269
13	Collegament0 \| Cz. 5	3002494	19
14	Электрод ионизации, 153 мм	3007988	28
15	Электрод поджига, 159 мм	3008932	20
16	Электродвигатель RHE 250 Вт, 606SE	3008506	185
17	Кабель электропитания, 60 мм	3007454	35
18	Фиксирующая скоба, 42,4 X 16,3 мм	3007265	13
19	Направляющая всасываемого воздуха, Черная	3008552	9
20	Вентилятор, Ø173 X 82 мм	3008494	49
21	Ниппель отбора/изерения давления газа, 25 мм	3005447	11
22	Кольцевая прокладка, Ø... X ... мм	3008005	9
23	Manicotto	3008502	89
24	Tubo Fiamma	3002469	208
25	Прокладка фланца горелки, Ø140 мм	3008500	10
26	Фланец горелки, Ø140 мм	3008493	40
27	Регулировочный винт, 132 мм	3002455	17
28	Supporto Magnete	3002456	32
29	Serranda	3008497	17
30	Levismi Serranda	3002471	15
31	Supporto	3008030	9
32	Сервопривод воздушной заслонки RIELLO, RBL	3002470	115
33	Подготовка информации ...	20087038	0
34	Реле давления воздуха DUNGS, LGW 10 A2	3007444	76
35	Raccordo-Tubetto	3008017	9
36	Прокладка, 33,5 X 35,3 мм	3002560	13
37	Штекер ELET-PLAST, 7-контактный	3006937	11
38	Топочный автомат RIELLO для газовых горелок, MG569	3002967	255
39	Кабель, Комплект	3002971	29
40	Кабель ионизации, 300 мм	3008490	55
41	Кабель поджига, 260 мм	3008491	71

Поз.	Наименование	Арт. №	Цена €
1	Cofano	3008496	83
2	Gruppo Collegamento	3002658	57
3	240 мм, Кабель электропитания	3002972	23
4	Ниппель отбора/изерения давления воздуха, Комплект	3007982	8
5	Смотровое окно, Ø13,4 мм	3007458	14
6	Coperchio	3007642	12
7	Staffa E Vite	3008505	26
8	Gomito	3007979	33
9	Газовое сопло, 39 мм	3008504	124
10	Tazza	3008501	32
11	Prolunga Gomito	3007992	31
12	Прокладка, 33,5 X 35,3 мм	3002560	13
13	Distributore	3002969	269
14	Кабель, 155 мм	3002494	19
15	Электрод ионизации, 153 мм	3007988	28
16	Электрод поджига, 159 мм	3008932	20
17	Электродвигатель RHE 250 Вт, 606SE	3008506	185
18	Кабель электропитания, 60 мм	3007454	35
19	Фиксирующая скоба, 42,4 X 16,3 мм	3007265	13
20	Направляющая всасываемого воздуха, Черная	3008552	9
21	Вентилятор, Ø173 X 82 мм	3008494	49
22	Ниппель отбора/изерения давления газа, 25 мм	3005447	11
23	Кольцевая прокладка, Ø... X ... мм	3008005	9
24	Manicotto	3008502	89
25	Tubo Fiamma	3002469	208
26	Прокладка фланца горелки, Ø140 мм	3008500	10
27	Фланец горелки, Ø140 мм	3008493	40
28	Сервопривод SCHNEIDER ELECTRIC/BERGER LAHR, STA13 B0.36/8 4N21 R	3002866	28
29	Condensatore	3002660	54
30	Condensator 8 Af Rg	3002659	389
31	Конденсатор, 8 μФ	3008499	22
32	Штекер ELET-PLAST, 7-контактный	3006937	11
33	Топочный автомат RIELLO для газовых горелок, MG569	3002967	255
34	Кабель ионизации, 300 мм	3008490	55
35	Кабель поджига, 260 мм	3008491	71
36	Кабель, Комплект	3002971	29
37	Raccordo-Tubetto	3008017	9
38	Реле давления воздуха DUNGS, LGW 10 A2	3007444	76
39	Штекер ELET-PLAST, 4-контактный	3006957	13

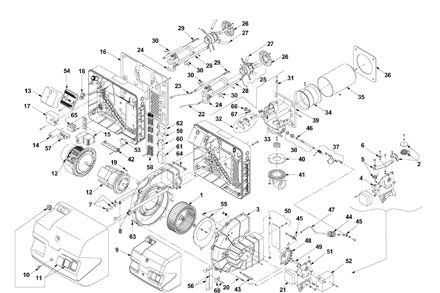

Поз.	Наименование	Арт. №	Цена €
1	Вентилятор 0200X65 RS 34/1 MZ	3013721	104,38
1	Вентилятор 0200X65 RS 44/1 MZ	3013722	113,27
2	Шкала положения воздушной заслонки в компл.	3013852	50,21
3	Воздухозаборный короб	3013723	124,50
4	Перегородка	3013750	30,24
5	Ниппель для измерения давления	3013896	34,05
6	Винт	3013744	32,44
7	Смотровое окно	3013728	34,05
8	Фиксирующая штанга	3013729	95,86
9	Кожух горелки	3013724	163,24
10	Винт	3013727	33,33
11	Колпачок защитный	3013678	55,65
12	Электродвигатель RS 34/1 MZ	3013490	306,38
12	Электродвигатель RS 44/1 MZ	3013751	335,12
13	Топочный автомат RMG88.62C2	3013073	199,84
14	Конденсатор RS 34/1 MZ	3006614	31,70
14	Конденсатор RS 44/1 MZ	3003767	34,79
15	7-контактный штекер Wieland	3006937	19,39
16	Защитная плита	3013792	95,86
17	Трансформатор поджига TD1STCAF	3002480	102,91
18	Воздушная заслонка в комплекте	3013748	50,21
19	Шпонка вала	3003816	9,25
20	Ниппель для измерения давления	3003891	21,74
21	Реле давления воздухa LGW 3 A2	3002316	116,86
22	Кабель ионизации L.600	3003848	63,42
23	Кабель поджига L.440	3003972	73,55
24	Соединительная газовая труба TC	3013731	54,90
24	Соединительная газовая труба TL	3013732	68,85
25	Головка смесительного устройства RS 34/1 MZ	3013733	161,81
25	Головка смесительного устройства RS 44/1 MZ	3013734	216,68
26	Уравнительный диск RS 34/1 MZ	3013626	36,41
26	Уравнительный диск RS 44/1 MZ	3013629	79,72
27	Сопло RS 34/1 MZ	3013735	44,04
27	Сопло RS 44/1 MZ	3013628	85,87
28	Электрод ионизации TC	3013725	57,09
28	Электрод ионизации TL	3013726	83,52
29	Электрод поджига TC	3014037	31,70
29	Электрод поджига TL	3014038	65,61
30	Фиксирующая пластина электрода	3013736	41,84
31	Ниппель для измерения давления	3013953	37,88
32	Регулировочный винт в комплекте	3013754	38,61
33	Регулировочный стержень RS 34/1 MZ TC	3013737	58,86
33	Регулировочный стержень RS 34/1 MZ TL	3013738	61,97
33	Регулировочный стержень RS 44/1 MZ TC	3013739	83,52
33	Регулировочный стержень RS 44/1 MZ TL	3013740	54,16
34	Удлинитель жаровой трубы RS 34/1 MZ	3003805	53,43
34	Удлинитель жаровой трубы RS 44/1 MZ	3003806	60,33
35	Жаровая труба RS 34/1 MZ TC	3003807	107,76
35	Жаровая труба RS 34/1 MZ TL	3003808	143,14
35	Жаровая труба RS 44/1 MZ TC	3003811	105,25
35	Жаровая труба RS 44/1 MZ TL	3003812	150,04
36	Прокладка фланца	3003817	11,46
37	6-контактный разъем	3013203	29,36
38	Штекерные соединения в комплекте	3013753	84,97
39	Фланец RS 34/1 MZ	3013894	184,10
39	Фланец RS 44/1 MZ	3013895	118,33
40	Прокладка	3005483	9,99
41	Газовый соединительный фланец	3006802	78,83
42	Резиновый распорный фиксатор	3003780	17,04
43	Реле и цоколь	3013407	95,86
44	Распорка TL	3003764	48,02
45	Направляющая всасываемого воздуха	3013745	46,39
46	Цоколь топочного автомата	3003784	43,31
47	Противопомеховый фильтр	3012160	38,61
48	Соединительная газовая труба TC	3014085	68,12
48	Соединительная газовая труба TL	3014086	81,18
49	Головка смесительного устройства RS 34/1 MZ	3014087	163,24
49	Головка смесительного устройства RS 44/1 MZ	3014088	214,33
50	Сопло RS 34/1 MZ	3014089	68,12
50	Сопло RS 44/1 MZ	3014090	116,86
51	Газовая труба TC	3014091	46,39
51	Газовая труба TL	3014092	63,42
52	Регулировочная шайба в комплекте	3014093	43,31
53	Изоляция воздухозаборного короба	20014917	74,29
54	Ниппель для измерения давления	3002578	37,14

Газовые горелки RS/M (MZ)
RS 70-100-130
RS 34-44/M MZ

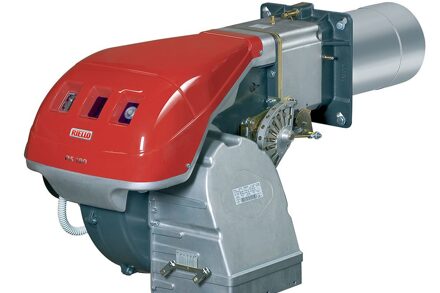

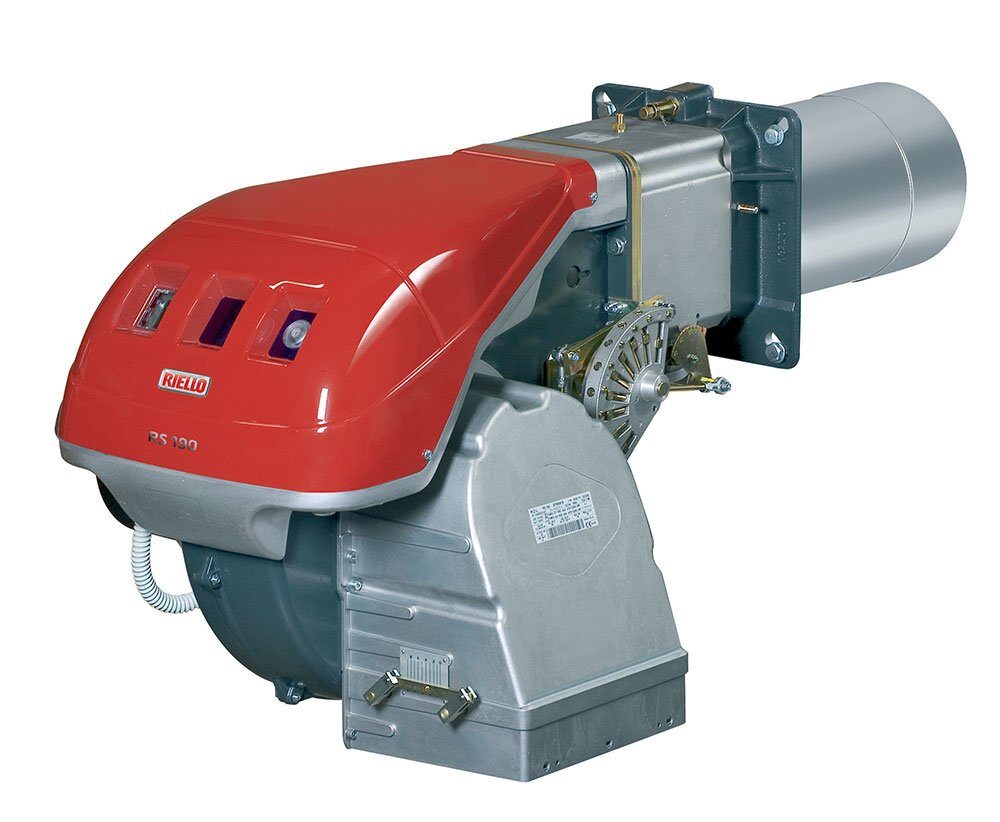

RS-190M (3787640)

Горелки RS/M (MZ) Двухступенчатые прогрессивные или модуляционные горелки RS/M (MZ) с низким выбросом оксидов азота (Low NOx) серии RS/M (MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS/M MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.с.). Модели RS 44/M MZ могут поставляться в однофазном (М) и трехфазном (Т) исполнении. Эта серия горелок состоит из десяти типоразмеров мощностью от 45 до 2655 кВт.

Microsoft Word - RG0R

1	3012007							Воздушная заслонка
2	3003949							Защитная решетка
3	3003952							Звукоизоляция
4	3003763							Смотровое окошко
5	3007029							Сальник
6	3003955	•						Крыльчатка вентилятора
6	3003964			_•	_•			Крыльчатка вентилятора
6	3003965					_•	_•	Крыльчатка вентилятора
7	3003959	•	_•					Стартер
7	3003960			_•	_•			Стартер
7	3003961					_•	_•	Стартер
8	3013204							Пружина
9	3003847							Трансформатор розжига
10	3003409							Скоба
11	3003956		_•		_•		_•	Удлинитель
12	3007444							Прессостат
13	3012008							Монтажная плата
14	3013073							Автомат горения
15	3003784							Штекерный цоколь
16	3003770							Выключатель
17	3003957							Крепежная скоба
18	3012155							Радиофильтр
20	3013119							Облицовка
21	3003966		_•					Мотор
21	3003967			_•	_•			Мотор
21	3003968					_•	_•	Мотор
22	3012009							Кронштейн
23	3012010							Сервопривод
24	3012710							Вал
25	3012012							Крышка корпуса вентилятора
26	3003481							Винт
27	3003891							Ниппель
28	3012013							Направляющая штанга
29	3012014							Регулировочная шайба
30	3012393							Кабель розжига
31	3012015			_•				Электрод розжига
31	3012016		_•		_•			Электрод розжига
31	3012017					_•		Электрод розжига
31	3012018						_•	Электрод розжига
32	3012175	_•		_•				Электрод контроля ионизации
32	3012178		_•		_•			Электрод контроля ионизации
32	3012176					_•		Электрод контроля ионизации
32	3012179						_•	Электрод контроля ионизации
33	3012023	_•	_•					Трубочка
33	3012024			_•	_•			Трубочка
33	3012025					_•	_•	Трубочка
34	3012026	_•	_•					Диск
34	3012027			_•	_•	_•	_•	Диск
35	3012028	_•	_•					Блок газораспределения
35	3012029			_•	_•			Блок газораспределения
35	3012030					_•	_•	Блок газораспределения
36	3012031	_•						Внутренняя газовая труба
36	3012032		_•					Внутренняя газовая труба
36	3012033			_•				Внутренняя газовая труба
36	3012034				_•			Внутренняя газовая труба
36	3012035					_•		Внутренняя газовая труба
36	3012036						_•	Внутренняя газовая труба
37	3012193							Крепежная скоба
38	3012038	_•		_•				Наружная газовая труба В
38	3012039		_•		_•			Наружная газовая труба
38	3012040					_•		Наружная газовая труба
38	3012041						_•	Наружная газовая труба
39	3012042							Колено
40	3012043							Штекер электрода контроля иониз
41	3007166							Прокладка металлическая
42	3003863							Заглушка
44	3003406							Защитная решетка
45	3005482							Прокладка
46	3006803							Фланец подсоединения газа
47	3012044							Штифт
48	3012735							Прокладка теплоизоляционная
49	3003879							Пружина
50	3012046							Штифт
51	3012064							Рычаг
52	3012048							Воздухозаборник
53	3012049							Винт
55	3003975	_•	_•	_•	_•			Фронтон
55	3003976					_•	_•	Фронтон
56	3012051	_•						Скоба
56	3012052		_•					Скоба
56	3003979			_•				Скоба
56	3003980				_•			Скоба
56	3012053					_•		Скоба
56	3012054						_•	Скоба
57	3003983	_•	_•	_•	_•			Запорное кольцо
57	3003984					_•	_•	Запорное кольцо
58	3003987	_•						Пламенная труба
58	3003988		_•					Пламенная труба
58	3012055			_•				Пламенная труба
58	3012056				_•			Пламенная труба
58	3012057					_•		Пламенная труба
58	3012058						_•	Пламенная труба
59	3003991							Прокладка теплоизоляционная
60	3003322							Ниппель
61	3012065							Соединительная муфта
62	3012059							Шпиндель газового дросселя
63	3003875							Шкала
64	3012060							Шток
65	3006098							Шарнирное соединение
66	3003880							Болт с внутренней проточкой
67	3012061							Втулка удлинительная
68	3012062							Кулачок в сборе
69	3003843							Болт с внутренней проточкой
70	3003841							Подшипник
71	3012063							Шкала
72	3013407							Термореле

№	АРТИКУЛ	3788710	3788711 *	3788810	3788711 *	3788840	3788841 *	НАИМЕНОВАНИЕ
1	3013721	•	•					Крыльчатка вентилятора
1	3013722			•	•	•	•	Крыльчатка вентилятора
2	3013901	•	•	•	•	•	•	Шкала с зубчатым соединением
3	3013723	•	•	•	•	•	•	Корпус вентилятора
4	3003843	•	•	•	•	•	•	Болт с внутренней проточкой
5	3013478	•	•	•	•	•	•	Пружина - тяга
6	3003841	•	•	•	•	•	•	Подшипник
7	3013728	•	•	•	•	•	•	Стекло
8	3013729	•	•	•	•	•	•	Шток
9	3013724	•	•	•	•	•	•	Облицовка
10	3013727	•	•	•	•	•	•	Винт
11	3013678	•	•	•	•	•	•	Мембрана + стекло
12	3013490	•	•					Двигатель
12	3013751			•	•			Двигатель
12	3013752					•	•	Двигатель
13	3013362	•	•	•	•	•	•	Автомат горения
14	3005844	•	•					Конденсатор
15	3003781					•	•	Пускатель
16	3013730	•	•	•	•	•	•	Защитное ограждение
17	3002480	•	•	•	•	•	•	Трансформатор
18	3012080	•	•	•	•	•	•	Выключатель
19	3003816	•	•	•	•	•	•	Шпонка
20	3003891	•	•	•	•	•	•	Ниппель
21	3007444	•	•	•	•	•	•	Прессостат
22	3003848	•	•	•	_•	•	•	Кабель электрода контроля ионизации
23	3003794	•	•	•	•	•	•	Кабель электрода розжига
24	3013731	•		•		•		Колено
24	3013732		•		•		•	Колено
25	3013733	•	•					Распределительное устройство
25	3013734			•	•	•	•	Распределительное устройство
26	3013626	•	•					Подпорная шайба
26	3013629			•	•	•	•	Подпорная шайба
27	3013735	•	•					Трубка
27	3013628			•	•	•	•	Трубка
28	3013725	•		•		•		Электрод контроля ионизации
28	3013726		•		•		•	Электрод контроля ионизации
29	3003894	•		•		•		Электрод
29	3003895		•		•		•	Электрод
30	3013736	•	•	•	•	•	•	Кронштейн
31	3003873	•	•	•	•	•	•	Измерительный штуцер
32	3013754	•	•	•	•	•	•	Регулятор головы
33	3013737	•						Уголок крепления электрода розжига
33	3013738		•					Уголок крепления электрода розжига
33	3013739			•		•		Уголок крепления электрода розжига
33	3013740				•		•	Уголок крепления электрода розжига
34	3003805	•	•					Запорное кольцо
34	3003806			•	•	•	•	Запорное кольцо
35	3003807	•						Пламенная труба
35	3003808		•					Пламенная труба
35	3003811			•		•		Пламенная труба
35	3003812				•		•	Пламенная труба
36	3003817	•	•	•	•	•	•	Прокладка теплоизоляционная
37	3003875	•	•	•	•	•	•	Шкала
38	3003874	•	•	•	•	•	•	Шпиндель газового дросселя
39	3013741	•	•					Соединительная муфта
39	3013742			•	•	•	•	Соединительная муфта
40	3005483	•	•	•	•	•	•	Прокладка
41	3006802	•	•	•	•	•	•	Фланец и колено
42	3003780	•	•	•	•	•	•	Планка
43	3013746	•	•	•	•	•	•	Штифт
44	3003883	•	•	•	•	•	•	Кожух
45	3006098	•	•	•	•	•	•	Шаровой шарнир
46	3003203	•	•	•	•	•	•	Сальник
47	3003881	•	•	•	•	•	•	Шток
48	3012062	•	•	•	•	•	•	Кулачек
49	3013747	•	•	•	•	•	•	Ось калачка
50	3013748	•	•	•	•	•	•	Воздушная заслонка
51	3013749	•	•	•	•	•	•	Крепление
52	3012885	•	•	•	•	•	•	Сервопривод
53	3012160	•	•					Помехозащитный фильтр
53	3012155			•	•	•	•	Помехозащитный фильтр
54	3003784	•	•	•	•	•	•	Клеммник
55	3013745	•	•	•	•	•	•	Направляющая вставка
56	3003764		•		•		•	Удлиннитель
57	3013407	•	•	•	•	•	•	Реле + цоколь
58	3013753	•	•	•	•	•	•	Комплект штекеров
59	3006948	•	•	•	•	•	•	Штекер
60	3013203	•	•	•	•	•	•	Штекер
61	3006937	•	•	•	•	•	•	Штекер
62	3007589					•	•	Штекер
63	3013744	•	•	•	•	•	•	Винт
64	3013750	•	•					Перегородка
65	3013526	•	•	•	•			Реле
66	3003863	•	•	•	•	•	•	Заглушка
67	3007088							Прокладка
68	3003409		•		•		•	Скоба с резьбой

1	3012583	Воздушная заслонка	210,37 €
2	3003086	Защитная решетка	62,68 €
3	3012553	Звукоизоляция	179,54 €
4	3003763	Смотровое окошко	30,24 €
5	3012573	Сальник	95,86 €
6	3012555	Крыльчатка вентилятора	300,21 €
7	3012584	Реле с контактором	319,44 €
8	3012080	Выключатель	41,84 €
9	3003847	Трансформатор розжига	102,17 €
10	3003409	Скоба	27,01 €
11	3003956	Удлинитель	119,93 €
12	3007444	Прессостат	86,62 €
13	3012008	Монтажная плата	298,59 €
14	3006090	Автомат горения	891,50 €
15	3012347	Штекер	30,98 €
16	3006589	Прокладка	13,23 €
17	3012748	Кронштейн	53,43 €
18	3012155	Радиофильтр	38,61 €
19	3003962	Смотровое стекло	-
20	3013119	Облицовка	262,79 €
21	20050960	Мотор	1 546,41 €
22	3012585	Кронштейн	40,96 €
23	3012345	Сервопривод	840,87 €
24	3012349	Вал	119,93 €
25	3012587	Крышка корпуса вентилятора	300,94 €
26	3003481	Винт	30,98 €
27	3003891	Ниппель	21,74 €
28	3012013	Направляющая штанга	88,22 €
29	3012588	Диск	23,21 €
30	3003795	Кабель розжига	109,81 €
31	3012016	Электрод розжига	57,98 €
32	3012178	Электрод контроля ионизации	45,67 €
33	3012025	Трубочка	106,00 €
34	3012027	Диск	51,83 €
35	3012589	Блок газораспределения	203,47 €
36	3012590	Внутренняя газовая труба	34,79 €
37	3012193	Крепежная скоба	28,63 €
38	3012591	Наружная газовая труба	203,47 €
39	3012042	Колено	108,35 €
40	3012043	Штекер электрода контроля иониз	78,89 €
41	3007088	Прокладка металлическая	9,99 €
42	3003864	Ниппель	25,56 €
43	3003660	Прессостат давления газа	110,70 €
44	3003996	Заглушка	19,39 €
45	3005482	Прокладка	17,75 €
46	3012592	Фланец подсоединения газа	667,66 €
47	3012352	Болт с внутренней проточкой	133,88 €
48	3003841	Подшипник	27,89 €
49	3012356	Пружина	24,81 €
50	3012646	Шток	65,03 €
51	3012594	Кронштейн	42,58 €
52	3012595	Воздухозаборник	674,55 €
53	3012049	Винт	44,93 €
54	3003974	Регулятор головки	37,88 €
55	3012559	Фронтон	234,44 €
56	3003982	Скоба	57,98 €
57	3012560	Запорное кольцо	402,25 €
58	3012596	Пламенная труба	267,56 €
59	3012562	Прокладка теплоизоляционная	42,58 €
60	3003322	Ниппель	10,87 €
61	3012607	Соединительная муфта	525,26 €
61	3013167	Соединительная муфта	407,67 €
62	3012598	Шпиндель газового дросселя	79,72 €
63	3012599	Шкала	40,96 €
64	3012600	Шток	27,89 €
65	3006098	Шарнирное соединение	34,79 €
66	3012601	Рычаг	22,45 €
67	20034953	Рычаг	91,31 €
68	3012358	Кулачок в сборе	458,01 €
69	3012350	Рычаг	48,74 €
70	3012357	Подшипник	59,62 €
71	20034954	Крепежная скоба	55,65 €
72	20034954	Направляющая штанга	55,65 €
73	3006097	Лекало	40,23 €
74	3012604	Блок газораспределения	301,68 €
75	3012605	Диск	38,61 €
76	3012606	Диск	36,41 €
77	3007269	Выключатель дифференциальный	472,70 €

Газовые горелки Gas
GAS 9/2
GAS 8-9-10 P/M
RS-190M (3787640)

В серию GAS входят горелки мощностью от 130 до 1050 кВт. Устанавливаемая с учетом требуемой мощности головка этой одноступенчатой горелки обеспечивает оптимальную производительность для полного сгорания при сниженном расходе топлива.
Горелки серии GAS отличаются повышенной надежностью и простой эксплуатацией с минимальным техническим обслуживанием. Выполнение технического обслуживания упрощено благодаря системе салазок, обеспечивающей простой доступ ко всем важным компонентам головки горения. Чтобы быстро и просто получить доступ ко всем электрическим компонентам, необходимо снять защитную панель.

Поз.	Наименование	Арт. №	Цена €
1	Шарнирный фиксатор	3006098	34,79
2	Воздухозаборный короб	20014915	-
3	Защитная решетка	3003087	53,43
4	Воздушная заслонка в сборе	3003231	398,44
5	Вентилятор	3006155	844,70
6	Трансмиссия в сборе	3003092	488,86
7	Направляющая	3003093	208,02
8	Вал	3003095	110,70
9	Электродвигатель	3013565	1831,07
10	Смотровое окно	3003097	19,39
11	Топочный автомат RMG/M88.62C2	3013362	278,48
12	База панели управления	3003098	146,21
13	Контактор + термореле	3012361	565,47
14	Противопомеховый фильтр	3012155	38,61
15	Трансформатор поджига COMPACT 8/30 PM	3012159	106,00
16	Крышка панели управления	3003100	188,06
17	Реле давления воздухa GW 10 A4	3006593	106,73
18	Фитинг в сборе	3006594	33,33
19	Трубка	3003101	60,33
20	Труба	3003103	102,17
21	Фиксатор фланца	3003105	1253,25
22	Кабель ионизации L.1400	3006294	20,86
23	Кабель поджига L.1250	3012163	122,35
24	Электрод поджига TC	3006402	76,64
24	Электрод поджига TL	3006404	85,14
25	Электрод ионизации TC	3012185	65,77
25	Электрод ионизации TL	3012188	59,62
26	Соединительная газовая труба + труба	3003108	823,85
27	Прокладка фланца	3006210	37,14
28	Жаровая труба TC	3003111	550,80
28	Жаровая труба TL	3003112	663,69
29	Головка жаровой трубы	3012071	734,16
30	Жаровая труба	3006207	1001,77
31	Металлическая прокладка	3007077	10,87
32	Фитинг	3006615	23,21
33	Реле давления газа GW 50 A6	3003660	110,70
34	Цоколь топочного автомата	3003784	43,31
35	Сервопривод LKS 210-26	3013395	786,71
36	Консоль	3003132	208,02
37	Фланец жаровой трубы	3006203	1185,88
38	Головка смесительного устройства	3006406	418,54
39	Диск	3006407	75,02
40	Внутренняя газовая труба TC	3003120	158,54
40	Внутренняя газовая труба TL	3003121	153,12
41	Внешняя газовая труба TC	3003126	327,21
41	Внешняя газовая труба TL	3003127	329,56
42	Винт	3003130	19,39
43	Прокладка	3006304	15,40
44	Газовый заслоночный фланец	3006803	102,17

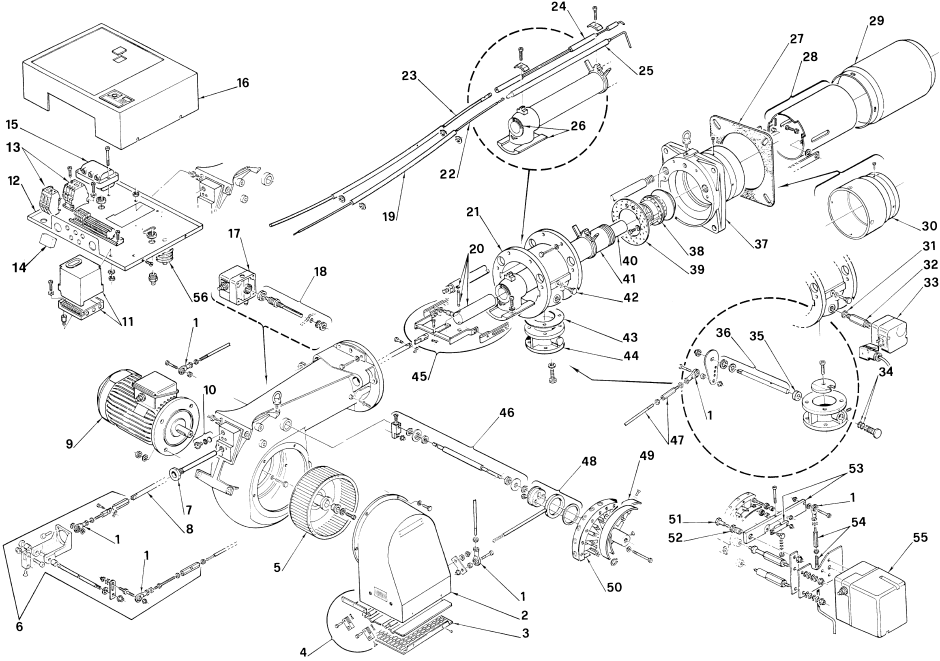

Поз.	Наименование	Арт. №	Цена €
1	Шарнирный фиксатор	3006098	34,79
2	Воздухозаборный короб GAS 8 P/M	3003083	1066,82
2	Воздухозаборный короб GAS 9 P/M	3003084	1325,92
2	Воздухозаборный короб GAS 10 P/M	3003085	1836,50
3	Защитная решетка GAS 8 P/M	3003086	62,68
3	Защитная решетка GAS 9 P/M	3003087	53,43
3	Защитная решетка GAS 10 P/M	3003088	67,24
4	Воздушная заслонка в сборе GAS 8 P/M	3003089	210,37
4	Воздушная заслонка в сборе GAS 9 P/M	3003090	227,39
4	Воздушная заслонка в сборе GAS 10 P/M	3003091	239,00
5	Вентилятор GAS 8 P/M	3012070	250,60
5	Вентилятор GAS 9 P/M	3006155	844,70
5	Вентилятор GAS 10 P/M	3006240	910,47
6	Трансмиссия в сборе	3003092	488,86
7	Направляющая	3003093	208,02
8	Вал GAS 8 P/M	3003094	109,81
8	Вал GAS 9 P/M	3003095	110,70
8	Вал GAS 10 P/M	3003096	121,41
9	Электродвигатель GAS 8 P/M 3/230-400 В	3005215	-
9	Электродвигатель GAS 9 P/M 3/230 / 3/230-400 В	3013565	1831,07
9	Электродвигатель 3/400 В	3013595	1791,57
9	Электродвигатель GAS 10 P/M 3/230 В	3013596	2475,52
9	Электродвигатель 3/400 В	20050961	2645,68
10	Смотровое окно	3003097	19,39
11	Топочный автомат LFL1.333RL	3006090	891,50
12	База панели управления	3003098	146,21
13	Контактор + термореле GAS 8 P/M 3/230-400 В	3003621	227,39
13	Контактор + термореле GAS 9 P/M 3/230-400 В	3012361	565,47
14	Противопомеховый фильтр	3012155	38,61
15	Трансформатор поджига COMPACT 8/30 PM	3012159	106,00
16	Крышка панели управления	3003100	188,06
17	Реле давления воздухa GW 10 A4	3006593	106,73
18	Фитинг в сборе	3006594	33,33
19	Трубка	3003101	60,33
20	Труба GAS 8 P/M	3003393	125,39
20	Труба GAS 9/10 P/M	3003103	102,17
21	Фиксатор фланца GAS 8 P/M	3003104	1222,28
21	Фиксатор фланца GAS 9 P/M	3003105	1253,25
21	Фиксатор фланца GAS 10 P/M	3003106	1985,07
22	Кабель ионизации L.1400	3006294	20,86
23	Кабель поджига L.1250	3012163	122,35
24	Электрод поджига GAS 8 P/M TC	3006295	81,18
24	Электрод поджига TL	3006297	85,87
24	Электрод поджига GAS 9 P/M TC	3006402	76,64
24	Электрод поджига TL	3006404	85,14
24	Электрод поджига GAS 10 P/M TC	3006581	82,80
24	Электрод поджига TL	3006583	92,06
25	Электрод ионизации GAS 8/9 P/M TC	3012185	65,77
25	Электрод ионизации GAS 8/9 P/M TC TL	3012188	59,62
25	Электрод ионизации GAS 8/9 P/M TC GAS 10 P/M TC	3012187	62,68
25	Электрод ионизации GAS 8/9 P/M TC TL	3012189	62,68
26	Соединительная газовая труба + труба GAS 8 P/M	3003107	618,91
26	Соединительная газовая труба + труба GAS 9/10 P/M	3003108	823,85
27	Прокладка фланца GAS 8 P/M	3006180	42,82
27	Прокладка фланца GAS 9 P/M	3006210	37,14
27	Прокладка фланца GAS 10 P/M	3006244	84,28
28	Жаровая труба GAS 8 P/M TC	3003109	478,14
28	Жаровая труба GAS 8 P/M TC TL	3003110	543,89
28	Жаровая труба GAS 8 P/M TC GAS 9 P/M TC	3003111	550,80
28	Жаровая труба GAS 8 P/M TC TL	3003112	663,69
28	Жаровая труба GAS 8 P/M TC GAS 10 P/M TC	3003113	683,07
28	Жаровая труба GAS 8 P/M TC TL	3003114	860,99
29	Головка жаровой трубы GAS 8 P/M	3006299	1024,23
29	Головка жаровой трубы GAS 9 P/M	3012071	734,16
29	Головка жаровой трубы GAS 10 P/M	3006243	1100,87
30	Жаровая труба GAS 8 P/M TL	3006193	684,68
30	Жаровая труба GAS 9 P/M TL	3006207	1001,77
30	Жаровая труба GAS 10 P/M TL	3006245	710,96
31	Металлическая прокладка	3007077	10,87
32	Фитинг	3006615	23,21
33	Реле давления газа GW 50 A6	3003660	110,70
34	Прокладка поршня	3007167	9,99
35	Прокладка поршня	3003115	8,52
36	Вал газовой заслонки в комплекте GAS 8/9 P/M	3003116	54,90
36	Вал газовой заслонки в комплекте GAS 10 P/M	3003117	125,39
37	Фланец жаровой трубы GAS 8 P/M	3006189	1029,69
37	Фланец жаровой трубы GAS 9 P/M	3006203	1185,88
37	Фланец жаровой трубы GAS 10 P/M	3006242	1649,32
38	Головка смесительного устройства GAS 8 P/M	3006300	205,82
38	Головка смесительного устройства GAS 9 P/M	3006406	418,54
38	Головка смесительного устройства GAS 10 P/M	3006585	395,33
39	Диск GAS 8 P/M	3006301	67,24
39	Диск GAS 9 P/M	3006407	75,02
39	Диск GAS 10 P/M	3006586	106,00
40	Внутренняя газовая труба GAS 8 P/M TC	3003394	112,16
40	Внутренняя газовая труба TL	3003395	119,21
40	Внутренняя газовая труба GAS 9 P/M TC	3003120	158,54
40	Внутренняя газовая труба TL	3003121	153,12
40	Внутренняя газовая труба GAS 10 P/M TC	3003122	220,51
40	Внутренняя газовая труба TL	3003123	229,74
41	Внешняя газовая труба GAS 8 P/M TC	3003124	210,37
41	Внешняя газовая труба TL	3003125	277,02
41	Внешняя газовая труба GAS 9 P/M TC	3003126	327,21
41	Внешняя газовая труба TL	3003127	329,56
41	Внешняя газовая труба GAS 10 P/M TC	3003128	327,97
41	Внешняя газовая труба TL	3003129	311,81
42	Винт	3003130	19,39
43	Прокладка GAS 8/9 P/M	3006304	15,40
43	Прокладка GAS 10 P/M	3006589	13,23
44	Газовый заслоночный фланец GAS 8/9 P/M	3012262	909,74
44	Газовый заслоночный фланец GAS 10 P/M	3006590	1498,42
45	Консоль GAS 8 P/M	3003131	236,66
45	Консоль GAS 9 P/M	3003132	208,02
45	Консоль GAS 10 P/M	3003133	279,22
46	Вал регулятора соотношения воздух/топливо GAS 8 P/M	3003134	96,66
46	Вал регулятора соотношения воздух/топливо GAS 9 P/M	3003135	172,49
46	Вал регулятора соотношения воздух/топливо GAS 10 P/M	3003136	210,37
47	Рулевая тяга GAS 8 P/M	3003137	69,59
47	Рулевая тяга GAS 9 P/M	3003138	67,24
47	Рулевая тяга GAS 10 P/M	3003139	72,67
48	Шток поршня GAS 8 P/M	3003140	257,65
48	Шток поршня GAS 9 P/M	3003141	271,59
48	Шток поршня GAS 10 P/M	3003142	277,75
49	Эластичная пластинка	3006097	40,23
50	Регулятор соотношения воздух/топливо в сборе	3006093	458,01
51	Винт	3003143	31,81
52	Фитинг	3003144	12,34
53	Рычаг в сборе	3003145	119,93
54	Рулевая тяга GAS 8 P/M	3003146	51,08
54	Рулевая тяга GAS 9 P/M	3003147	69,59
54	Рулевая тяга GAS 10 P/M	3003148	47,13
55	Сервопривод SQM10.16102	3006092	813,12
56	Обтекатель	3012149	-

1	3012583	Воздушная заслонка	210,37 €
2	3003086	Защитная решетка	62,68 €
3	3012553	Звукоизоляция	179,54 €
4	3003763	Смотровое окошко	30,24 €
5	3012573	Сальник	95,86 €
6	3012555	Крыльчатка вентилятора	300,21 €
7	3012584	Реле с контактором	319,44 €
8	3012080	Выключатель	41,84 €
9	3003847	Трансформатор розжига	102,17 €
10	3003409	Скоба	27,01 €
11	3003956	Удлинитель	119,93 €
12	3007444	Прессостат	86,62 €
13	3012008	Монтажная плата	298,59 €
14	3006090	Автомат горения	891,50 €
15	3012347	Штекер	30,98 €
16	3006589	Прокладка	13,23 €
17	3012748	Кронштейн	53,43 €
18	3012155	Радиофильтр	38,61 €
19	3003962	Смотровое стекло	-
20	3013119	Облицовка	262,79 €
21	20050960	Мотор	1 546,41 €
22	3012585	Кронштейн	40,96 €
23	3012345	Сервопривод	840,87 €
24	3012349	Вал	119,93 €
25	3012587	Крышка корпуса вентилятора	300,94 €
26	3003481	Винт	30,98 €
27	3003891	Ниппель	21,74 €
28	3012013	Направляющая штанга	88,22 €
29	3012588	Диск	23,21 €
30	3003795	Кабель розжига	109,81 €
31	3012016	Электрод розжига	57,98 €
32	3012178	Электрод контроля ионизации	45,67 €
33	3012025	Трубочка	106,00 €
34	3012027	Диск	51,83 €
35	3012589	Блок газораспределения	203,47 €
36	3012590	Внутренняя газовая труба	34,79 €
37	3012193	Крепежная скоба	28,63 €
38	3012591	Наружная газовая труба	203,47 €
39	3012042	Колено	108,35 €
40	3012043	Штекер электрода контроля иониз	78,89 €
41	3007088	Прокладка металлическая	9,99 €
42	3003864	Ниппель	25,56 €
43	3003660	Прессостат давления газа	110,70 €
44	3003996	Заглушка	19,39 €
45	3005482	Прокладка	17,75 €
46	3012592	Фланец подсоединения газа	667,66 €
47	3012352	Болт с внутренней проточкой	133,88 €
48	3003841	Подшипник	27,89 €
49	3012356	Пружина	24,81 €
50	3012646	Шток	65,03 €
51	3012594	Кронштейн	42,58 €
52	3012595	Воздухозаборник	674,55 €
53	3012049	Винт	44,93 €
54	3003974	Регулятор головки	37,88 €
55	3012559	Фронтон	234,44 €
56	3003982	Скоба	57,98 €
57	3012560	Запорное кольцо	402,25 €
58	3012596	Пламенная труба	267,56 €
59	3012562	Прокладка теплоизоляционная	42,58 €
60	3003322	Ниппель	10,87 €
61	3012607	Соединительная муфта	525,26 €
61	3013167	Соединительная муфта	407,67 €
62	3012598	Шпиндель газового дросселя	79,72 €
63	3012599	Шкала	40,96 €
64	3012600	Шток	27,89 €
65	3006098	Шарнирное соединение	34,79 €
66	3012601	Рычаг	22,45 €
67	20034953	Рычаг	91,31 €
68	3012358	Кулачок в сборе	458,01 €
69	3012350	Рычаг	48,74 €
70	3012357	Подшипник	59,62 €
71	20034954	Крепежная скоба	55,65 €
72	20034954	Направляющая штанга	55,65 €
73	3006097	Лекало	40,23 €
74	3012604	Блок газораспределения	301,68 €
75	3012605	Диск	38,61 €
76	3012606	Диск	36,41 €
77	3007269	Выключатель дифференциальный	472,70 €
